接觸角測試儀作為一種用于測量液體在固體表面接觸角的精密儀器，在材料科學、表面化學、涂料工業、生物醫學等眾多領域有著**的應用。它能夠精確地量化液體與固體表面之間的相互作用，為研究材料的表面性質和潤濕性提供關鍵數據。
接觸角測試儀的工作原理基于 Young 方程。當一滴液體滴在固體表面時，會形成一定的形狀，液體與固體表面接觸邊緣的切線與固體表面之間的夾角即為接觸角。Young 方程描述了在平衡狀態下，固 - 液 - 氣三相界面的自由能關系，即 \(\gamma_{sv}=\gamma_{sl}+\gamma_{lv}\cos\theta\)，其中 \(\gamma_{sv}\) 是固體 - 氣相界面的表面自由能，\(\gamma_{sl}\) 是固體 - 液相界面的表面自由能，\(\gamma_{lv}\) 是液體 - 氣相界面的表面張力，\(\theta\) 就是接觸角。量角法：通過光學系統拍攝液滴在固體表面的圖像，然后利用圖像分析軟件測量液滴輪廓與固體表面的夾角。這種方法直觀、簡單，適用于各種形狀的液滴和固體表面。稱重法：基于 Wilhelmy 平板法，將垂直的固體平板浸入液體中，測量平板受到的液體作用力，通過計算得出接觸角。該方法適用于表面平整且易于制成平板狀的樣品。
表面粗糙度：固體表面的粗糙度會**影響接觸角的測量結果。粗糙表面會增加液體與固體的實際接觸面積，使接觸角的測量值偏離真實值。對于粗糙表面，通常需要進行表面處理，使其盡量平整，或者采用修正模型來考慮粗糙度的影響。表面化學性質：固體表面的化學組成和化學活性對接觸角有重要影響。不同的化學基團具有不同的表面自由能，會導致液體在表面的吸附和鋪展行為不同。例如，親水性表面的接觸角較小，而疏水性表面的接觸角較大。在測試前，需要確保樣品表面清潔，避免化學污染改變表面性質。
液滴體積：液滴體積的大小會影響液滴在固體表面的形狀和接觸角。一般來說，較小的液滴更容易達到平衡狀態，測量結果更準確。但液滴體積過小可能會增加測量誤差，因此需要選擇合適的液滴體積，通常在 1 - 10 微升之間。
環境因素：測試環境的溫度、濕度和氣氛等因素也會對接觸角產生影響。溫度的變化會改變液體的表面張力和固體表面的性質，濕度可能導致樣品表面吸附水分，影響表面的潤濕性。因此，在測試過程中需要控制環境條件的穩定性。靜態接觸角測量：測量液體在固體表面達到平衡狀態時的接觸角，用于評估材料的表面潤濕性，判斷表面是親水性還是疏水性。動態接觸角測量：包括前進接觸角和后退接觸角的測量。前進接觸角是在液體在固體表面鋪展過程中測量的接觸角，后退接觸角是在液體從固體表面回縮過程中測量的接觸角。動態接觸角能夠反映液體在固體表面的吸附和脫附行為，以及表面的滯后現象。表面自由能計算：通過測量不同表面張力的液體在固體表面的接觸角，利用相關模型（如 Owens - Wendt 法、Fowkes 法等）計算固體表面的自由能及其分量，深入了解材料表面的物理化學性質。表面平整度：樣品表面應盡量平整，粗糙度一般要求小于 1 微米，以確保測量結果的準確性。對于不平整的樣品，需要進行打磨、拋光等處理。尺寸要求：樣品的尺寸應根據儀器的樣品臺大小和測量方法來確定。一般來說，塊狀樣品的尺寸不宜過大，邊長在 1 - 5 厘米之間較為合適；對于薄膜樣品，需要保證其能夠牢固地固定在樣品臺上。穩定性要求：樣品在測試過程中應保持化學和物理穩定性，不發生溶解、溶脹、化學反應等現象，以免影響測量結果。對于一些對環境敏感的樣品，需要在特定的氣氛或溫度條件下進行測試。儀器準備：開機預熱，使儀器達到穩定的工作狀態。對光學系統、測量軟件等進行校準和調試，確保測量精度。樣品準備：將樣品表面清潔干凈，去除油污、灰塵等雜質。根據樣品的形狀和尺寸，選擇合適的固定方式，將樣品固定在樣品臺上。測試過程：利用微量注射器吸取適量的測試液體，將液滴滴在樣品表面。在液滴穩定后，啟動測量程序，通過光學系統拍攝液滴圖像，并利用軟件測量接觸角。對于動態接觸角測量，需要控制液滴的鋪展和回縮過程，記錄前進接觸角和后退接觸角。數據處理：測量完成后，對測量數據進行分析和處理。可以多次測量取平均值，以提高測量結果的可靠性。同時，根據需要計算表面自由能等參數。測試結束：測試結束后，清理樣品臺和微量注射器，關閉儀器電源。材料表面改性研究：在材料表面進行化學修飾或物理處理后，通過接觸角測量評估表面改性的效果，確定**的改性工藝參數。例如，在金屬材料表面制備超疏水涂層，通過接觸角測量驗證涂層的疏水性。涂料性能評估：接觸角測量可以用于評估涂料在基材表面的潤濕性和附著力。潤濕性好的涂料能夠更好地鋪展在基材表面，形成均勻的涂層，提高涂層的附著力和防護性能。生物醫學領域：在生物材料研究中，接觸角測量可以評估材料的生物相容性。親水性好的生物材料更容易與生物組織相互作用，有利于細胞的黏附和生長。例如，在人工關節材料的研究中，通過接觸角測量優化材料表面的親水性，提高關節的使用壽命。接觸角測量值不穩定：可能是由于樣品表面不平整、液滴體積不穩定、環境因素波動等原因引起的。解決方法包括對樣品表面進行處理，確保液滴體積的一致性，控制測試環境的穩定性。圖像采集不清晰：可能是由于光學系統聚焦不良、液滴與背景對比度低等原因導致的。可以重新調整光學系統的焦距，選擇合適的背景和照明條件，提高圖像的清晰度。表面自由能計算結果異常：可能是由于測量數據誤差、計算模型選擇不當等原因造成的。需要檢查測量數據的準確性，根據樣品的性質選擇合適的計算模型，必要時進行多次測量和驗證。接觸角分析：根據接觸角的大小判斷材料表面的潤濕性。一般來說，接觸角小于 90° 表示表面為親水性，接觸角越大，疏水性越強。對比不同樣品或同一樣品不同處理條件下的接觸角，評估表面性質的變化。動態接觸角分析：分析前進接觸角和后退接觸角的差值（接觸角滯后），接觸角滯后越大，說明表面的吸附和脫附行為差異越大，表面的不均勻性或粗糙度可能越高。表面自由能分析：根據表面自由能的計算結果，分析材料表面的物理化學性質。表面自由能的大小和分量可以反映表面的極性、非極性等特性，為材料的應用和性能優化提供依據。接觸角測試儀作為一種重要的表面分析儀器，在多個領域發揮著關鍵作用。通過深入了解其工作原理、測試影響因素、相關測試項目、樣品要求、測試步驟、應用案例、常見問題及解決方法以及測試結果分析方法，科研人員和工程師能夠更好地利用該儀器研究材料的表面性質，推動相關領域的技術發展和創新。
硅片是半導體行業的基礎元件，作為絕大多數電子器件的基底材料。確保其表面清潔度對器件性能和可靠性至關重要。本文探討硅片清潔度的**意義，以及如何利用接觸角測量技術進行清潔度評估。
硅片清潔度的重要性
硅片需經歷晶錠生長、切片、清洗、拋光等多道復雜工序。其中清洗與純化流程尤為關鍵，直接影響其能否滿足半導體應用需求。表面殘留的污染物可能導致電路缺陷，進而影響器件性能和良率。
清潔工藝需精確去除有機、無機及金屬污染物。行業**采用的RCA清洗法（使用特定化學試劑組合）可達成超潔凈表面標準。隨著先進半導體制造對潔凈度要求的持續提升，相關技術也在不斷迭代優化。
接觸角測量的清潔度評估原理

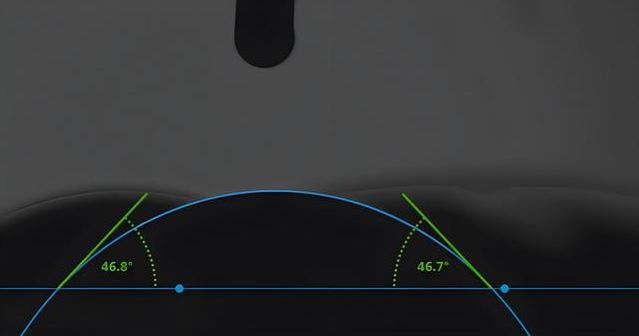

接觸角測量為硅片清潔度提供了量化評估手段。該技術通過測量液滴在硅片表面形成的接觸角，直觀反映表面潤濕特性（與清潔度直接相關）。圖示示例展示了水接觸角在污染（上）與清潔（下）載玻片上的**差異。
接觸角測量的技術優勢
① 無損檢測：測量后可直接進行后續工藝處理
② 量化指標：為半導體制造質控提供客觀數據支持
③ 高效便捷：支持生產過程中的快速清潔度評估
結語
硅片清潔度作為半導體制造的基本要素，對器件性能產生決定性影響。接觸角測量技術憑借其可靠性與高效性，成為確保硅片滿足現代電子應用嚴苛標準的關鍵工具。隨著技術進步，保持超潔凈晶圓表面將持續作為行業重點攻關方向，而接觸角測量等先進表征技術將在這一進程中發揮不可替代的作用。
